L35 - 三套筒交叉接头

最低价: ¥409.53

图片库

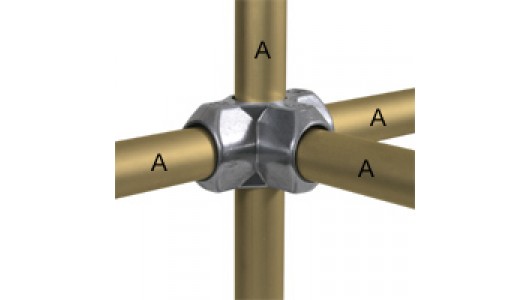

多用于固定立杆和水平平面上三个方向的三根金属管,且相互之间都成90°角。立杆从管接头内穿过。

产品规格与参数


尺寸:公制

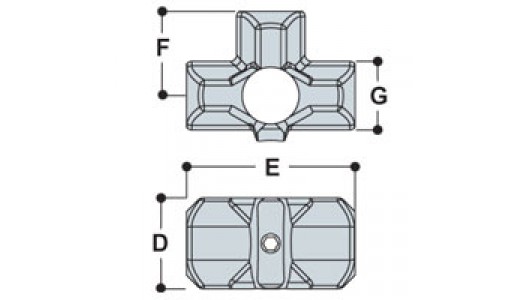

型号 尺寸 (mm) 重量 (kgs)
A D E F G
L35-6 25 56 104 52 43 0.31

尺寸:英制

型号 尺寸 (in.) 重量 (lbs.)
A D E F G
L35-6 1.32 2.20 4.09 2.05 1.67 0.68



型号 L35
重量 0.31
生产厂商 Kee Safety
品牌 Kee Lite
材料 铝硅镁合金
适用金属管尺寸 6(33.401mm外径)
适用金属管外径 33.401mm
适用金属管(公称管径) 25.4mm
管接头功能 十字交叉
承重 一个轻百建管接头(尺寸7至9)上的每颗顶丝(使用39N.m扭矩上紧)可以承受约900公斤的轴向负荷。
固定螺钉 不锈钢
标准 ASTM A 356 T-6

金属管、接头尺寸对应参考表


下图是我们提供的所有型号的金属管的尺寸的内径、外径参数以及适用的管接头内径对应表,请据此选择合适的接头与金属管。更多关于金属管尺寸选择以及承重信息,请点击查看如何选择适合尺寸的圆管
