L30 - 30° to 45° 平面交叉接头

最低价: ¥539.88

图片库

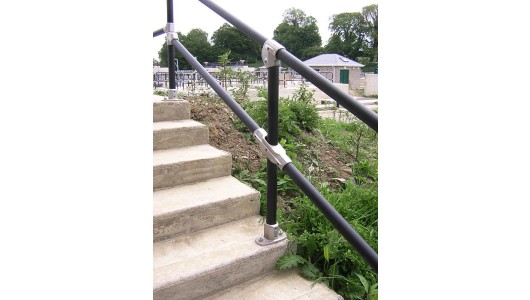

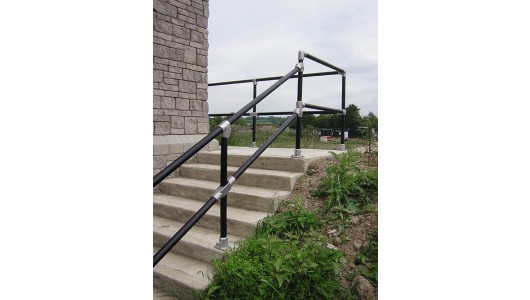

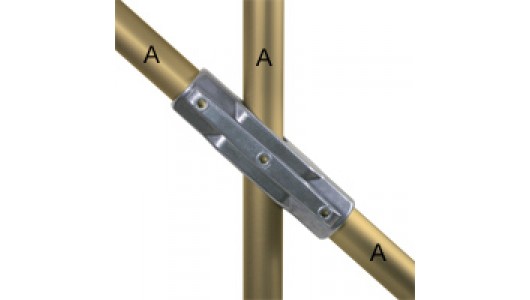

该平面交叉接头是可调节接头,可用于楼梯扶手结构中中护栏和中间立杆的连接(其中中间立杆须保持垂直)。相接角度可以在30°到45°范围内任意选择。

产品规格与参数


尺寸:公制

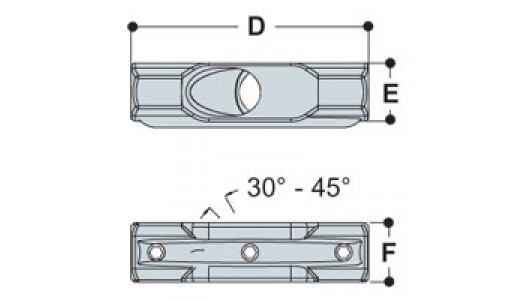

型号 尺寸 (mm) 重量 (kgs)
A D E F
L30-7 32 215 53 54 0.52
L30-8 40 245 60 60 0.69

尺寸:英制

型号 尺寸 (in.) 重量 (lbs.)
A D E F
L30-7 1.66 8.46 2.07 2.13 1.15
L30-8 1.90 9.65 2.34 2.36 1.52



型号 L30
重量 0.52
生产厂商 Kee Safety
品牌 Kee Lite
材料 铝硅镁合金
适用金属管尺寸 7(42.164mm外径), 8(48.26mm外径)
适用金属管外径 42.164mm, 48.26mm
适用金属管(公称管径) 31.75mm, 38.1mm
承重 一个轻百建管接头(尺寸7至9)上的每颗顶丝(使用39N.m扭矩上紧)可以承受约900公斤的轴向负荷。
固定螺钉 不锈钢
标准 ASTM A 356 T-6

金属管、接头尺寸对应参考表


下图是我们提供的所有型号的金属管的尺寸的内径、外径参数以及适用的管接头内径对应表,请据此选择合适的接头与金属管。更多关于金属管尺寸选择以及承重信息,请点击查看如何选择适合尺寸的圆管
