L29 - 30° to 60° T 型接头

最低价: ¥373.23

图片库

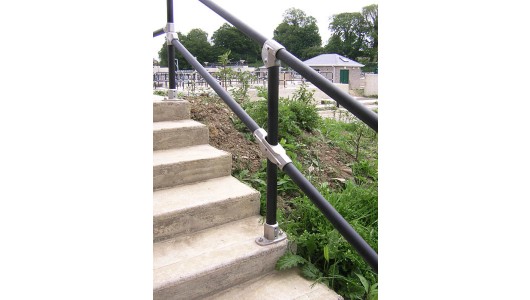

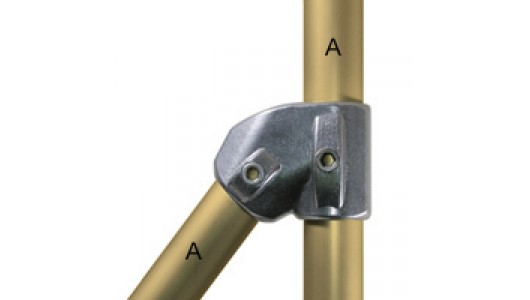

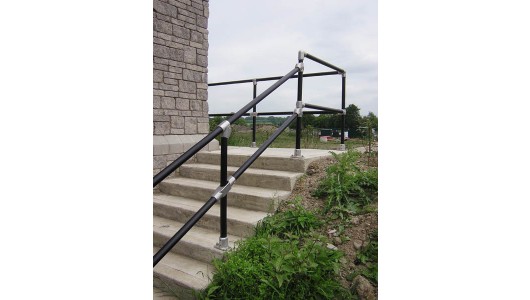

该接头多用于支柱和支架,管接头角度大小可在30°——60°范围内随意选择。适用于在垂直立杆上连接倾斜的楼梯栏杆。

产品规格与参数


尺寸:公制

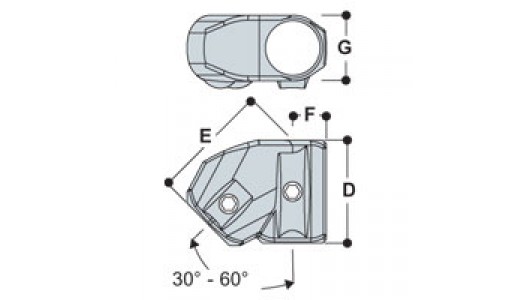

型号 尺寸 (mm) 重量 (kgs)
A D E F G
L29-7 32 82 95 27 53 0.32
L29-8 40 93 108 30 59 0.41

尺寸:英制

型号 尺寸 (in.) 重量 (lbs.)
A D E F G
L29-7 1.66 3.23 3.74 1.06 2.07 0.70
L29-8 1.90 3.66 4.25 1.18 2.32 0.90



型号 L29
重量 0.32
生产厂商 Kee Safety
品牌 Kee Lite
材料 铝硅镁合金
适用金属管尺寸 7(42.164mm外径), 8(48.26mm外径)
适用金属管外径 42.164mm, 48.26mm
适用金属管(公称管径) 31.75mm, 38.1mm
承重 一个轻百建管接头(尺寸7至9)上的每颗顶丝(使用39N.m扭矩上紧)可以承受约900公斤的轴向负荷。
固定螺钉 不锈钢
标准 ASTM A 356 T-6

金属管、接头尺寸对应参考表


下图是我们提供的所有型号的金属管的尺寸的内径、外径参数以及适用的管接头内径对应表,请据此选择合适的接头与金属管。更多关于金属管尺寸选择以及承重信息,请点击查看如何选择适合尺寸的圆管
