L25 - 加大 T 型接头

最低价: ¥266.64

图片库

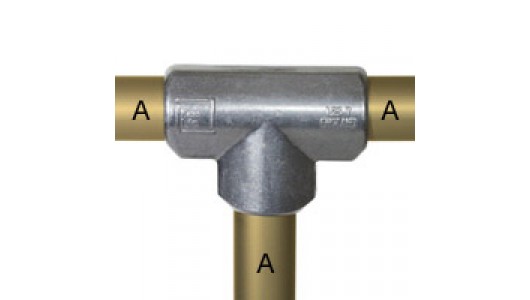

使安全栏杆系统的上护栏和中间立杆成90°角对接。由于接头套管有两个套管顶丝,所以该接头也适用于需要两根金属管在套管内对接的情况。如果没有这个需要的话,则可以使用L10接头替代。

产品规格与参数


尺寸:公制

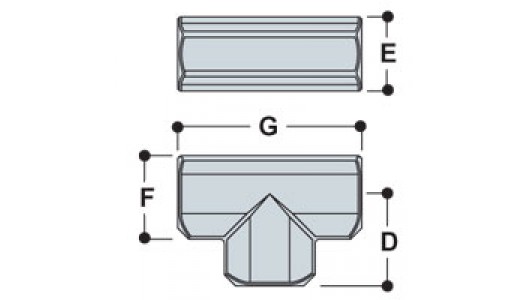

型号 尺寸 (mm) 重量 (kgs)
A D E F G
L25-6 25 52 43 50 104 0.21
L25-7 32 65 53 59 130 0.35
L25-8 40 74 60 65 148 0.51

尺寸:英制

型号 尺寸 (in.) 重量 (lbs.)
A D E F G
L25-6 1.32 2.05 1.67 1.97 4.09 0.46
L25-7 1.66 2.56 2.09 2.32 5.12 0.77
L25-8 1.90 2.91 2.36 2.56 5.83 1.12



型号 L25
重量 0.21
生产厂商 Kee Safety
品牌 Kee Lite
材料 铝硅镁合金
适用金属管尺寸 6(33.401mm外径), 7(42.164mm外径), 8(48.26mm外径), 9(60.325mm外径)
适用金属管外径 33.401mm, 42.164mm, 48.26mm, 60.325mm
适用金属管(公称管径) 25.4mm, 31.75mm, 38.1mm, 50.8mm
承重 一个轻百建管接头(尺寸7至9)上的每颗顶丝(使用39N.m扭矩上紧)可以承受约900公斤的轴向负荷。
固定螺钉 不锈钢
标准 ASTM A 356 T-6

金属管、接头尺寸对应参考表


下图是我们提供的所有型号的金属管的尺寸的内径、外径参数以及适用的管接头内径对应表,请据此选择合适的接头与金属管。更多关于金属管尺寸选择以及承重信息,请点击查看如何选择适合尺寸的圆管
