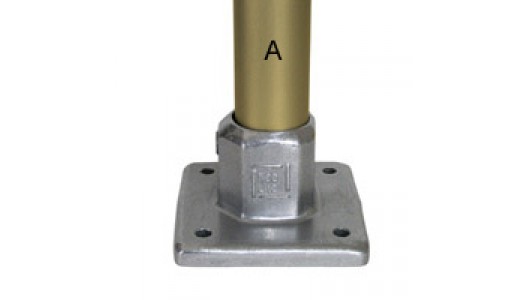

L150 - 高载荷方形法兰接头

最低价: ¥187.10

图片库

高何在四孔固定基座接头。适用于固定在墙面或地面的情况。

产品规格与参数


尺寸:公制

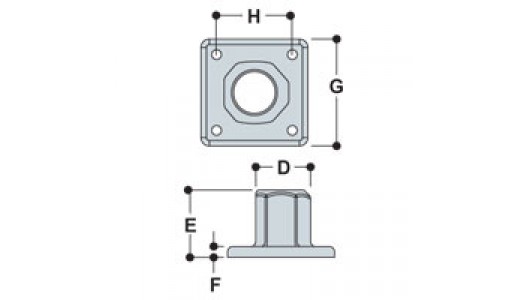

型号 尺寸 (mm) 重量 (kgs)
Ø A D E F G H
L150-8 11 40 65 76 13 127 89 0.73

尺寸:英制

型号 尺寸 (in.) 重量 (lbs.)
Ø A D E F G H
L150-8 0.43 1.90 2.56 3.00 0.51 5.00 3.50 1.61



型号 L150
重量 0.8
生产厂商 Kee Safety
品牌 Kee Lite
材料 铝硅镁合金
适用金属管尺寸 8(48.26mm外径)
适用金属管外径 48.26mm
适用金属管(公称管径) 38.1mm
管接头功能 法兰底座
承重 一个轻百建管接头(尺寸7至9)上的每颗顶丝(使用39N.m扭矩上紧)可以承受约900公斤的轴向负荷。
固定螺钉 不锈钢
标准 ASTM A 356 T-6

金属管、接头尺寸对应参考表


下图是我们提供的所有型号的金属管的尺寸的内径、外径参数以及适用的管接头内径对应表,请据此选择合适的接头与金属管。更多关于金属管尺寸选择以及承重信息,请点击查看如何选择适合尺寸的圆管
