L14 - 直管接头

最低价: ¥204.27

图片库

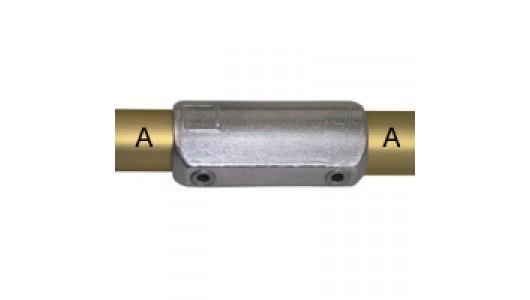

用于连接同轴并同口径的金属管。多适用于用金属管搭建的扶手围栏系统。

产品规格与参数


尺寸:公制

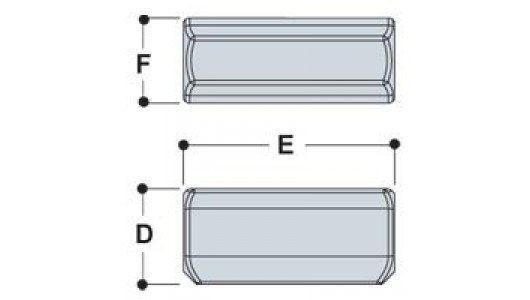

型号 尺寸 (mm) 重量 (kgs)
A D E F
L14-6 25 50 100 43 0.18
L14-7 32 59 130 53 0.27
L14-8 40 65 148 60 0.34

尺寸:英制

型号 尺寸 (in.) 重量 (lbs.)
A D E F
L14-6 1.32 1.97 3.94 1.67 0.40
L14-7 1.66 2.32 5.12 2.09 0.73
L14-8 1.90 2.56 5.83 2.36 0.82



型号 L14
重量 0.18
生产厂商 Kee Safety
品牌 Kee Lite
材料 铝硅镁合金
适用金属管尺寸 6(33.401mm外径), 7(42.164mm外径), 8(48.26mm外径)
适用金属管外径 33.401mm, 42.164mm, 48.26mm
适用金属管(公称管径) 25.4mm, 31.75mm, 38.1mm
管接头功能 联结
承重 一个轻百建管接头(尺寸7至9)上的每颗顶丝(使用39N.m扭矩上紧)可以承受约900公斤的轴向负荷。
固定螺钉 不锈钢
标准 ASTM A 356 T-6

金属管、接头尺寸对应参考表


下图是我们提供的所有型号的金属管的尺寸的内径、外径参数以及适用的管接头内径对应表,请据此选择合适的接头与金属管。更多关于金属管尺寸选择以及承重信息,请点击查看如何选择适合尺寸的圆管
