You're currently on:

L21 - 侧角三通

L21 [tech]

通常和L20管接头搭配,使安全栏杆系统及其它矩形结构的中间护栏成90°直角对接。立杆从管接头套管中穿过。

产品规格与参数

Imagery

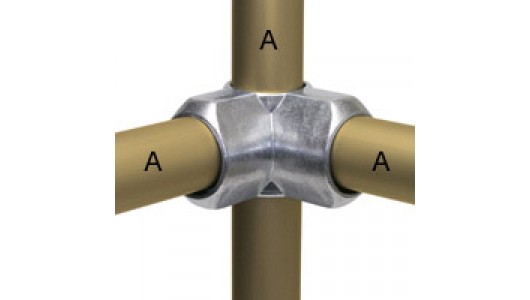

L21 [tech]

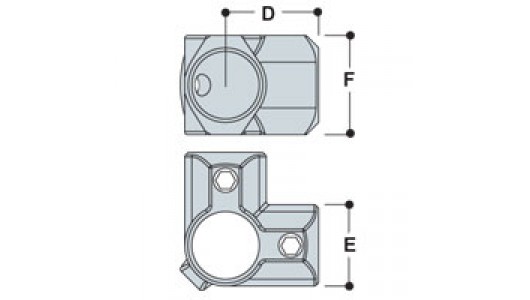

L21 Drawing [tech]
型号 尺寸 (in.) 重量 (lbs.)
ADEF
L21-61.322.051.672.200.35
L21-71.662.562.092.520.66
L21-81.902.912.362.760.95
型号 尺寸 (mm) 重量 (kgs)
ADEF
L21-6255243560.16
L21-7326553640.30
L21-8407460700.43
型号 L21
重量 0.44
生产厂商 Kee Safety
品牌 Kee Lite
材料 铝硅镁合金
适用金属管尺寸 6(33.401mm外径), 7(42.164mm外径), 8(48.26mm外径)
适用金属管外径 33.401mm, 42.164mm, 48.26mm
适用金属管(公称管径) 25.4mm, 31.75mm, 38.1mm
承重 一个轻百建管接头(尺寸7至9)上的每颗顶丝(使用39N.m扭矩上紧)可以承受约900公斤的轴向负荷。
固定螺钉 不锈钢
标准 ASTM A 356 T-6



金属管、接头尺寸对应参考表

下图是我们提供的所有型号的金属管的尺寸的内径、外径参数以及适用的管接头内径对应表,请据此选择合适的接头与金属管。更多关于金属管尺寸选择以及承重信息,请点击查看如何选择适合尺寸的圆管
