带踢脚板的免焊接护栏,提升防坠落安全等级

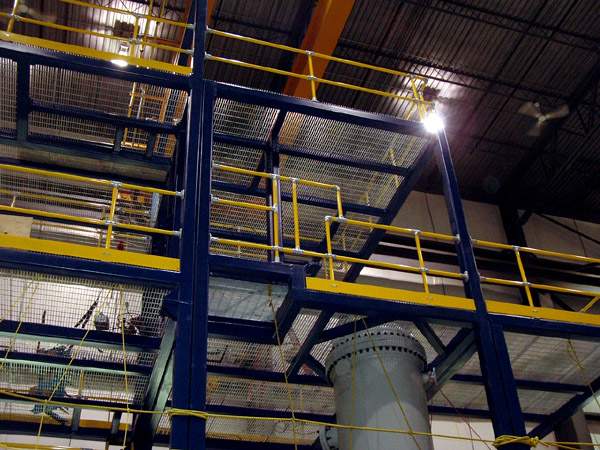

防坠落护栏

对于在工业企业中的平台、人行通道、升降口、屋面顶部等有跌落危险的场所中,我们需要架设固定式的工业防护栏杆,保护人员的跌落风险。根据国家GB4053标准,圆管须采用外径33.5~50mm的护栏。 新百建的6号管、7号管以及8号管都符合此标准。踢脚板方面,标准建议采用不小于100 x2的扁钢。

新百建所有的安全护栏产品都是免焊接护栏,踢脚板又是如何安装上去的呢? 这个就分成了两种情况:

一、 法兰固定于平台或者屋顶上方

防坠落护栏

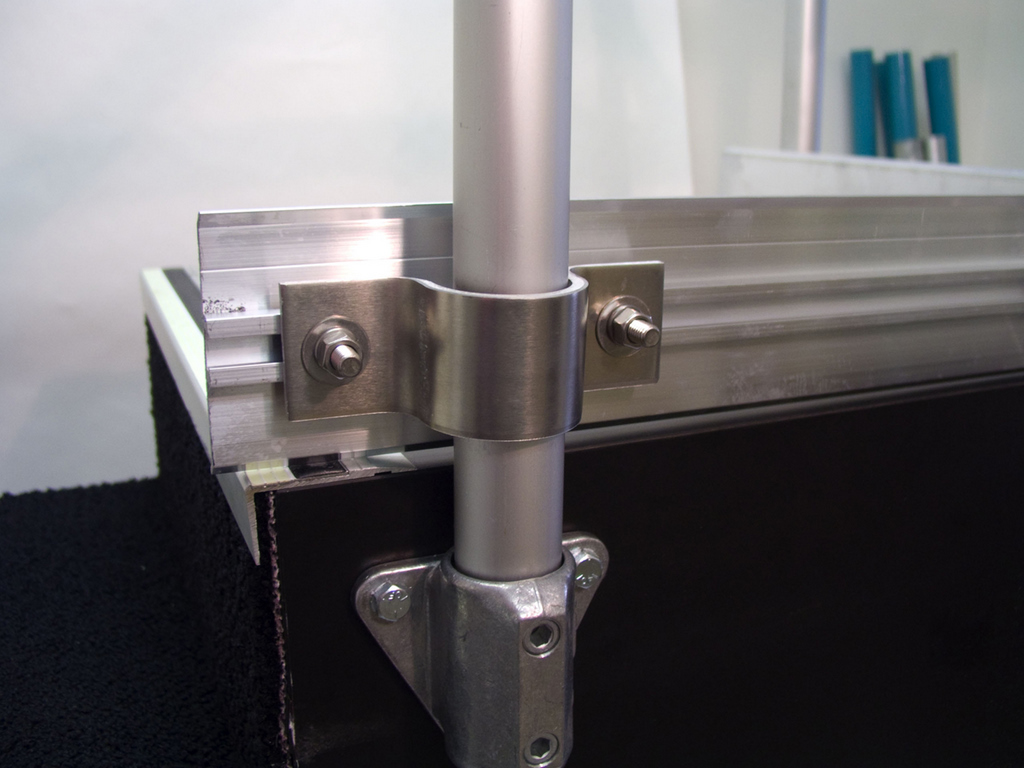

这种固定方式,我们采用的是C18 可安装踢脚板基座接头,此接头可以通过M8螺丝,固定在平台的上方,侧边的螺孔则固定踢脚板。

二、 法兰固定于平台侧面或者墙体上的防坠落护栏

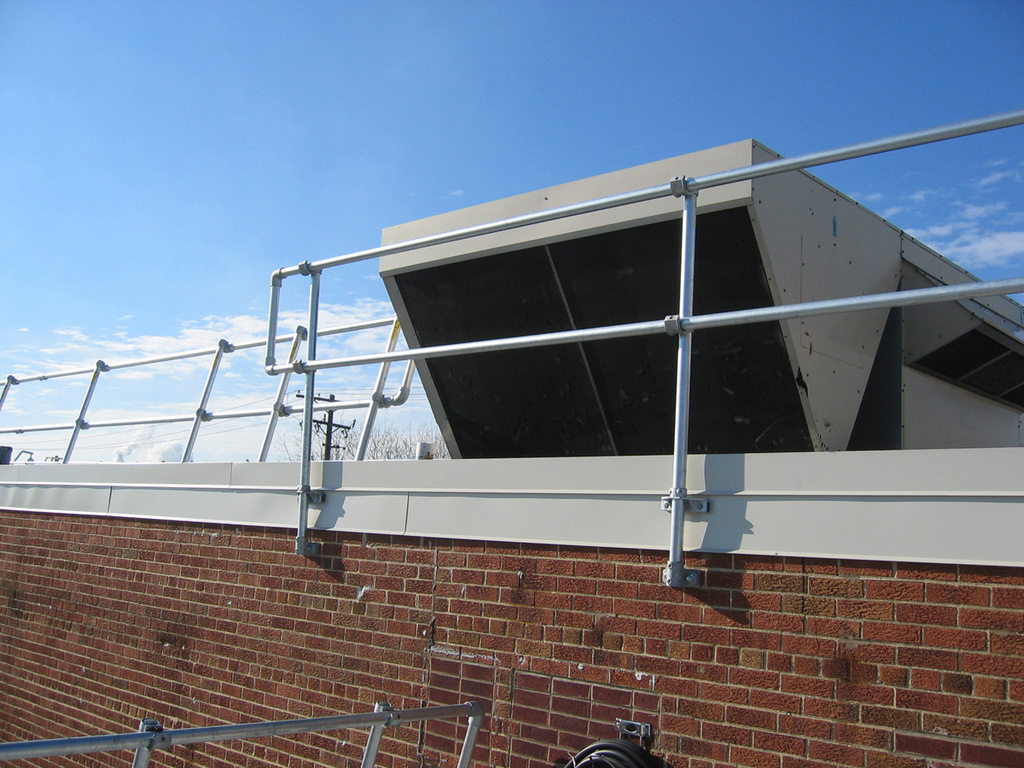

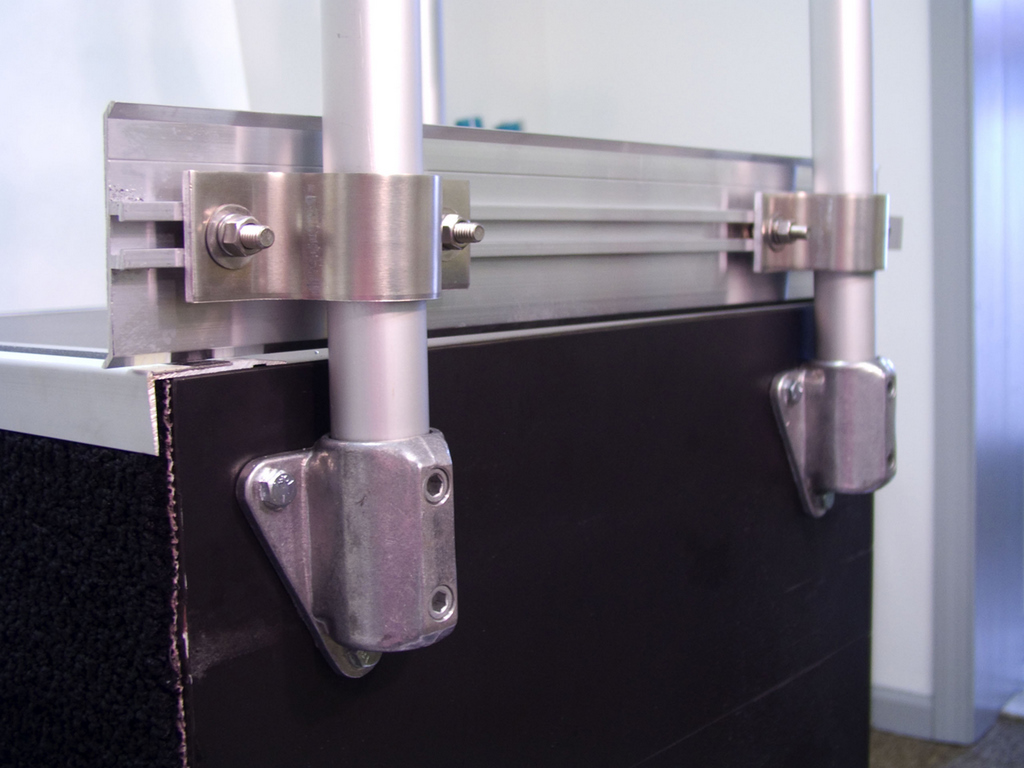

这种方式更加的灵活多变,我们采用C13垂直基座固定接头,固定在墙体的侧边或者平台的侧边,与护栏的立柱相连。也可以根据现场情况采用其他的一些侧边接头。下图展示了利用C14水平基座接头搭建的墙体带踢脚板护栏。

免焊接踢脚板

在平台上方,我们采用C35、C37、C38等可旋转接头凸形部件,连接踢脚板,即可打造一套免焊接踢脚板的护栏。如下示意图:

免焊接踢脚板

我们通过新百建超过200种不同尺寸的管接头,可以搭建出各类免焊接防坠落安全护栏。配合不同的管接头,可以非常容易搭建出免焊接带踢脚板的护栏,不仅安装与拆卸非常简单;免焊接的施工方式,也能够进一步降低安装与施工的成本。

焊接踢脚板

新百建可以协助您定制各种形状的护栏,您有任何定制需求,请致电新百建官方客服 400 920 0393。

关于护栏的安装方式,您可以参考Fast Kit系列安全护栏套装
